Type IBC kraan & schroefdraad bepalen |
Welke schroefdraad heb ik?
S60x6, 2" BSP, 2 1/8" BSP, S100x8, M80x3, S92x4, S75x6 |
Stap 1
Meet nauwkeurig de buitendiameter van de kraanopening van de IBC Container
Stap 2
Meet nauwkeurig de afstand tussen het schroefdraad / wartel
Stap 3
Bekijk in onderstaande voorbeelden om welk type aansluiting het gaat |
![ibc container kraan type schroefdraad opmeten bepalen, PE-HD adapters, koppelingen](http://www.frankberg.nl/images/schroefdraad-bepalen.jpg) |
![ibc container kraan type schroefdraad opmeten bepalen, PE-HD adapters, koppelingen](http://www.frankberg.nl/images/schroefdraad-bepalen2.jpg) |
|
|

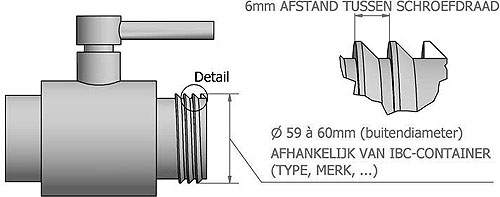

Schroefdraad type: S60x6 / DN50 |
![ibc kraan type schroefdraad S60x6 s60 x 6 DN50](http://www.frankberg.nl/images/valve-S60x6.jpg) |
Diameter schroefdraad |
59 á 60mm |
Draadafstand |
6mm |
|
|
|

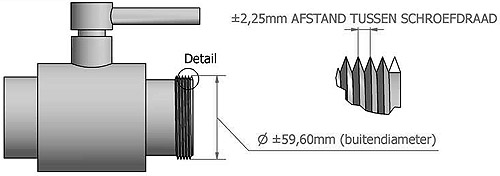

Schroefdraad type: 2" G BSP |
![ibc kraan type schroefdraad 2" BSP](http://www.frankberg.nl/images/valve-2BSP.jpg) |
Diameter schroefdraad |
59 á 60mm |
Draadafstand |
2,25mm |
|
|
|

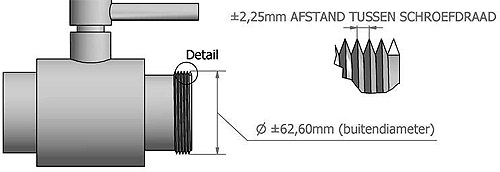

Schroefdraad type: 2 1/8" G BSP |
![ibc kraan type schroefdraad 2 1/8" BSP](http://www.frankberg.nl/images/valve-2BSP.jpg) |
Diameter schroefdraad |
62,6mm |
Draadafstand |
2,25mm |
|
|
|
Schroefdraad wartel type: S100x8 / DN80 |
![ibc kraan type schroefdraad s100x8 s100 x 8 DN100](http://www.frankberg.nl/images/valve-S60x6.jpg) |
Diameter schroefdraad |
90mm |
Draadafstand |
8mm |
|
|
|
Schroefdraad wartel type: M80x3 |
![ibc kraan type schroefdraad M80x3 m80 x3](http://www.frankberg.nl/images/valve-S60x6.jpg) |
Diameter schroefdraad |
80mm |
Draadafstand |
3mm |
|
|
|
Schroefdraad type: S92x4 / DN80 |
![ibc kraan type schroefdraad S92x4](http://www.frankberg.nl/images/valve-S60x6.jpg) |
Diameter schroefdraad |
88-92mm |
Draadafstand |
4mm |
|
|
Schroefdraad type: S75x6 |
Wanneer de originele kraan op de IBC container defect is kun je deze vervangen door een IBC adapter S75x6 met bijvoorbeeld een kogelkraan. Dit is alleen voor IBC containers van het merk Schütz, Fustiplast en Clawson IBC tanks.
Diameter schroefdraad |
75mm |
Draadafstand |
6mm |
|
|
